一、项目总体需求

本工程完成后，能在山东住房建设厅视频会议系统内实现交互式会议、及时交流，远程培训等功能。该视频会议系统应该是一个技术先进、成熟可靠、性能优秀、扩展灵活、标准开放的系统，并且能够综合考虑到该系统的中长期发展计划，在网络结构、网络应用、网络管理、系统性能等各个方面适应未来视频会议和多媒体应用的发展，程度地保护已有的投资。


    二、 设计十大原则

基于视频会议的发展趋势和应用需求，H3C公司提出了对视频会议系统的选型 应遵循以下十大原则：先进性、标准性、实用性、集成性、可扩展性、灵活性、易操作性、安全性、可靠性和经济性。

1) 先进性

系统设计达应到业界领先水平，遵循有关国际标准和国内外有关的规范要求；采用当今新和尖端的IT、通信、多媒体处理和视频会议等的成熟技术。符合计算机、网络通讯技术和视频会议技术的新发展潮流。且整体系统设计切实可行并容易实现。

2) 标准性

会议电视近年来得到蓬勃发展，其中一个重要的原因就是ITU-T的一系列有关会议电视的国际标准的制定。 系统设计应严格按照国际和国家标准设计。具体包括：遵循标准的整体协议框架，提供标准接口，使用标准的音视频协议，支持标准的视讯与数据协同工作方式等。使系统具有较高的兼容性，能够与其它国内外主流厂家的设备系统平滑级联或互通。基于H.323标准，在IP网络基础上构建视讯系统，可以和其它业务共享带宽，实现三网合一，充分利用资源，符合标准性原则。

3) 实用性

建议系统设计既强调先进性也要注重实用性，根据国内用户实际需要进行系统配置；系统设计应符合工程的实际需要；针对实际应用的特点，具有多种管理方式：终端图形界面、WEB界面；并能支持中文会场名，会议主题、会议临时通知等文字提示，可以使视讯会议发挥更佳的临场效果。

4) 集成性

从易维护的角度考虑，系统应高度集成，体积小，重量轻，移动方便，功耗低；同时在高度集成小型化前提下，应具有多种功能。

5) 可扩展性

系统设计要考虑今后网络和业务的发展，留有充分的扩充余地，方便地实现视频系统的扩展与升级。系统设计要考虑今后网络及视频的发展，应具有较强的扩展性；MCU采用10/100/1000M以太网接口的连接，具有二个以上网口；能为用户提供网络负载均衡的功能。

6) 灵活性

要求系统参数配置少，调整少，自动化程度高，使用方便，操作简单。要求MCU支持Web 远程管理方式。Web 管理方式要比Client 端软件管理方式灵活很多，可以实现移动会议调度，如当领导到外地视察，需要开现场视讯会议，假设采用Client 端软件管理方式则需要在外地会场再安装一套Client 端管理软件，而采用Web 管理方式，用户不需要安装任何管理软件，任意一台PC 都可直接通过浏览器管理调度视讯会议。

7) 易操作性

MCU和终端都应采用基于WEB的图形化操作界面，全中文人机对话模式，易于操作、维护和管理。终端具备一定的会控功能，便于使用者用遥控器进行操作。

8) 安全性

系统应具备系统级安全性，用户级安全性，维护级安全性。系统级安全性：系统应采用标准硬件集成、嵌入式操作系统结构，有效抵制网络病毒和黑客等的攻击。用户级安全性：MCU应具备多级密码保护；终端应能提供配置数据安全功能。远程控制和维护安全：终端远程Telnet 、WEB Server功能，应为每种业务分配用户名和密码。

9) 可靠性

系统结构集成度高，能够长期稳定工作，保证7*24小时不间断地稳定可靠运行，适应工作环境能力强，故障率低，维护维修方便。考虑到管理人员误操作或非正常断电或设备意外故障的情况，MCU应能提供双机热备技术。备份MCU将及时接替原MCU将会议继续召开，保证了重大会议持续稳定地召
开，减轻会议管理人员的负担。

10) 经济性

在满足系统各项性能指标和功能要求的前提下，应力求较高的性能价格比。包括系统本身的价格（包括系统、技术服务和培训）；系统运行后经济效益预算的可能收益；对系统实施现场的特殊要求所需的费用；对系统集成所需的有关软件和硬件等的开发费用；系统的免费升级。


    三、 系统配置

为构成山东省住房建设厅系统视讯会议系统，在中心机房放置ME8000（中心）。ME8000（中心）可通过模块叠加，扩展到更大规模容量，并支持8M的1080P终端接入。ME8000（中心）支持支持16画面分屏显示，并可提供语音激励模式、导演模式、主席模式、演讲者模式等多种会议模式，从而为用户在会议的调度和控制管理上提供极大的方便。ME8000（中心）的具体信息可参见附件中的产品说明。

在主会场，配备H3C高清视讯终端MG9030（中心）。该终端支持H.263、H.264等视频编解码协议，并采用了专有的视频前、后处理技术，使得图像质量大大提升，在周围环境光照较差或者会场颜色搭配不甚和谐的情况下，仍旧能够得到清晰、自然的图像。视频功能主要特色功能包括动态720P高清图像、H.239高清双视频流传送、画中画（PIP）、一屏三显/四显、多分屏显示、VGA输入、VGA输出、桌面传送、图像屏蔽、图像参数调整等。MG9030（中心）终端的详细信息参考附录中的产品说明。



    四、 系统组网图

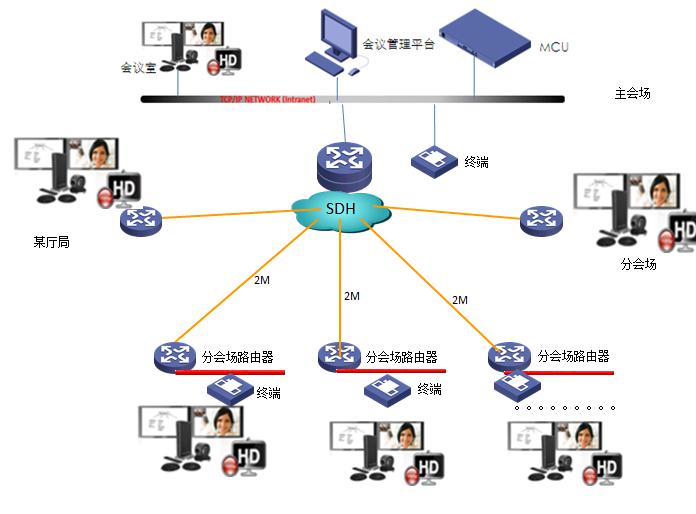

视频会议系统总体拓扑如下图所示：



如上图所示，本次建设的视频会议系统采用星型组网结构，整套系统依托于当地的运营商网络资源、运用新的HD高清视频会议技术手段、基于H.323框架协议进行建设。

本系统控制中心设置在市国土资源局主会场楼内，该中心设置视频多点会议主控设备（MCU）、视频会议业务管理平台及主会场视频会议终端，此外其余分会场的数量个点作为分会场视频会议终端。

在省住建厅主会场部署多媒体终端MG9030，ME8000。通过H.323视频会议协议，H.263、H.264、G.711、G.722等标准的视音频编码格式，实现与省厅的互通。

系统功能简单描述：

整个系统基于标准的H.323架构，是一个开放的系统，视频协议采用业界通行的H.263编码和H.264编码，可以为用户提供30帧/秒流畅的动态720P高清晰图像，图像分辨率达到1280×720P，H.264编码协议编码速率可达到6M。

系统多画面支持H.264编码格式，为与会人员提供高清多画面图像，便于清楚观察各会场的动态。

系统采用标准H.329双视频流协议实现双流传送，双流模式下的两路码流均支持H.264编码格式，高效的H.264编码有效提升带内双流的两路画面的流畅性及清晰程度，结合高分辨率的SXGA（分辨率高达1280×1024）输入/输出特性，可引入高清晰的PC机内容，图像显示分辨率达720P，特别适用于管道设计分析、设计蓝图会审、技术交流和培训会议中传递高复杂度的设计图。

系统实现省、市、县三级行政级别的会议互通，提供智能的混格式，混速率技术，保证图像流畅，提供高质量的会议效果。

系统支持H.235和AES加密，确保会议信息的安全，用户权限的分级管理，实现不同级别会议的安全召开。

由于采用标准的ITU-T H.26X系列协议，本会议电视系统可接入其它业界主流厂家的符合标准的视讯产品。


    五、 实施效果

超震撼的音视频效果

1080P分辨率为1920×1080，约为目前业内流行格式CIF（352×288）的20倍，让您看到的视界更宽广，看到的细节更清晰，30帧/秒的1080P视频通信，给您震撼的视觉享受。ME8000支持57种多画面模式，会议中支持36分屏，让您在会议中对与会终端一览无余。ME8000支持的G.722.1 Annex C或MPEG ACC-LD音频协议能够处理更宽的低音和高音信息，同时提供立体声，真实、自然的效果让您仿佛置身其中。的图像配以的声音，给您的享受，让您实现真正的“面对面”直接沟通。

电信级的可靠性设计

ME8000设计参数采用电信级标准，MTBF达到120,000小时，保证7×24小时不间断运行。

ME8000采用双电源模块热备份设计，确保在系统的主用电源出现故障时，不会影响系统的正常使用。

ME8000采用独创的1+1双机热备功能，2台ME8000通过IP网络（局域网、广域网）在线热备。出现意外情况时，备份ME8000将及时接替原MCU将会议继续召开，不需要进行任何外界操作，保障会议正常进行

灵活的适配能力

ME8000支持H.261、H.263、H.264多种协议之间的转换适配；支持16Mbps编码速率，支持速率适配；支持1080P、720P、4CIF、CIF等多种图像格式之间的分辨率适配，同时支持30（25）fps、15fps、10fps、5fps多种视频帧率之间的适配。灵活的适配能力满足各类终端的接入需要，有效保护客户的前期投资，并充分考虑客户的后期扩容需求。

完善的安全性设计

ME8000采用专用嵌入式实时操作系统，有效地防止病毒攻击；802.1x协议支持，将视讯设备纳入安全管理体系中，满足企事业单位对于网络接入设备的安全接入要求，让安全管理不再有“盲点”；遵循H.235加密协议，对视音频媒体流采用128位AES算法进行加密保护，使码流安全无忧；ME8000同时提供多个网口，可以跨接多个隔离网络，仅在各个网络间传送音视频媒体信息，其他业务仍然安全的隔离。

强大的网络适配能力

ME8000提供10/100/1000M自适应网口、SFP光口，用于接入不同的承载网络，适应各种网络环境。

ME8000的多网口设计，将视讯业务负载分担在多个网口上，提供网络负载均衡的功能，避免对某一个网络造成负担和冲击。H.460协议和静态NAT功能实现的公私网穿越功能，不必改变网络架构和安全限制，就能连接各个驻外办事机构。

提供区分服务和优先级等多种QoS设计，提升音视频通信数据的优先级，确保通信媒体流优先到达，维持视频会议声音和图像的流畅。

H3C独有的网络适应性技术NAA，通过包冗余纠错与重发特性，保证包丢失率达到少，辅以动态调整带宽能力与解码前的报文处理，在存在丢包、延时等问题的网络中仍然较好的保证视讯会议的视音频效果。

完美的视音频解决方案

ME8000提供多12组视频会议并发，160个终端加入会议，保证客户的多会议、多接入点的需求；提供纯音频会议功能，保证客户不用重复投资就能在电话、电视两套会议系统中进行使用；此外，在视频会议中加入音频电话，在电话会议中呼叫视频终端，实现混合模式会议功能，也是ME8000独有特色；

ME8000支持会议实况组播，节约MCU的出口带宽，使用配套的接收终端，提供组播接收密码，保证会议的保密性；提供双流组播保证会议信息的完整收看；

ME8000可以与H3C视频监控系统通过数字方式进行无缝融合，任意调用监控图像到视频会议中供与会领导观看讨论，进行集体决策，形成一套完善应急联动方案，为领导快速、做出决策奠定良好基础。
