一、方案简述
应急指挥中心会场系统包括应急时间进行综合应急处置的组织、讨论和指挥场所和装备场所的办公室设施和智能化会议的硬件设备。解决方案提供从会场环境到智能会议系统设计和建设整套解决方案。解决方案特性:
① 会场复用性强。战时是应急指挥场所或应急值班室,平时是多功能会议室、培训演练室或值班休息室
② 系统稳定性、可靠性高。整个系统支持在线诊断、升级和更换,前端显示加后端控制的设计方式使得故障诊断及其方便
③ 易管理、易操作。系统支持友好中文界面,会场音视频切换和分配、电动投影幕、电动窗帘、投影机、DVD机等通过中控系统集中统一控制,可以方便地召开和管理会议,
④ 扩展性强。系统支持多级级联,可以将会议规模扩展到几百上千分会场
二、方案介绍

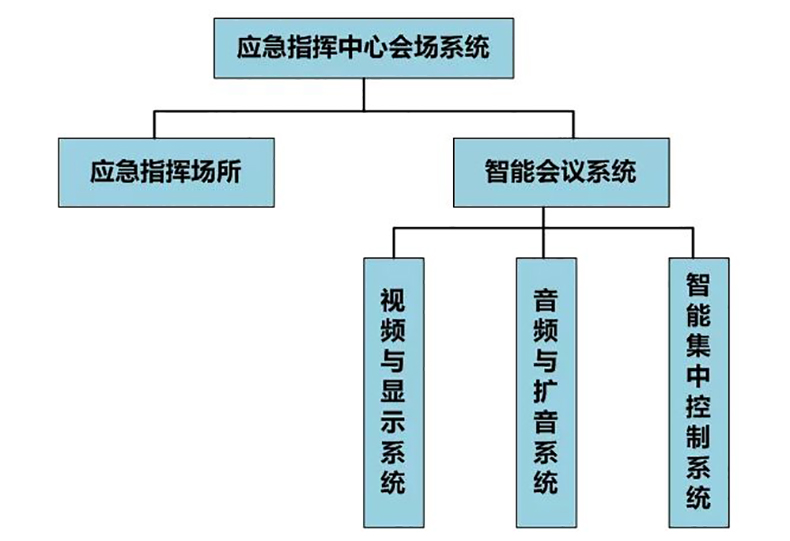

应急指挥中心会场系统构成如下图所示:
应急指挥场所
为保证科学、合理、先进、安全可靠,本解决方案从装修、照明、声场环境、空调和新风等方面综合考虑和设计,力图使会议效果达到客观限制条件下的最佳。
智能会议系统
智能会议系统使用专门的音频/视频设备,通过传输网络系统,实现远距离点与点、点与多点间的现代会议系统。它可以实时地传送声音、图像和文件,与会人员可以通过电视发表意见、观察对方表情和有关的信息,并能展示实物、图纸、文件和实拍电视图像,增加临场感。还可以通过传真、电子白板等现代化的办公手段传递文件、图表,用以讨论问题。在效果上可以替代现场会议,图像、语言和数据等信息可以通过一条信道进行传递。
智能会议系统由视频和显示系统,音频与扩声系统,智能集中控制系统组成。在应急指挥场所中,智能会议系统提供智能化的信息展示、辅助指挥、通信和办公的软硬件支持平台。
视频和显示系统
视频和显示系统由摄像机,LED大屏幕,RGB、AV、视频矩阵,监视器,录像组成。
实现功能如下:
① 视频采集功能。会场内的各种摄像设备能将会场内各种视频信息进行采集。
② 视频显示及切换功能。显示系统为LED小间距系统,由用户根据场地大小及显示效果选择。控制室人员通过控制多屏处理器,可把任何应急管理系统、会议电视、中心内摄像信号、网络视频等灵活地投放在屏幕上,并且可以进行单屏、组合屏显示,图像信号可以分割、漫游。
③ 录播功能。由会场录像机和录播服务器同时实现会场内摄像录制和多路视频录制功能。
④ 网络视频播放功能。网络视频服务器可以将通过卫星、公网等远程传输过来的视频信息经过处理展示到显示设备上展示。

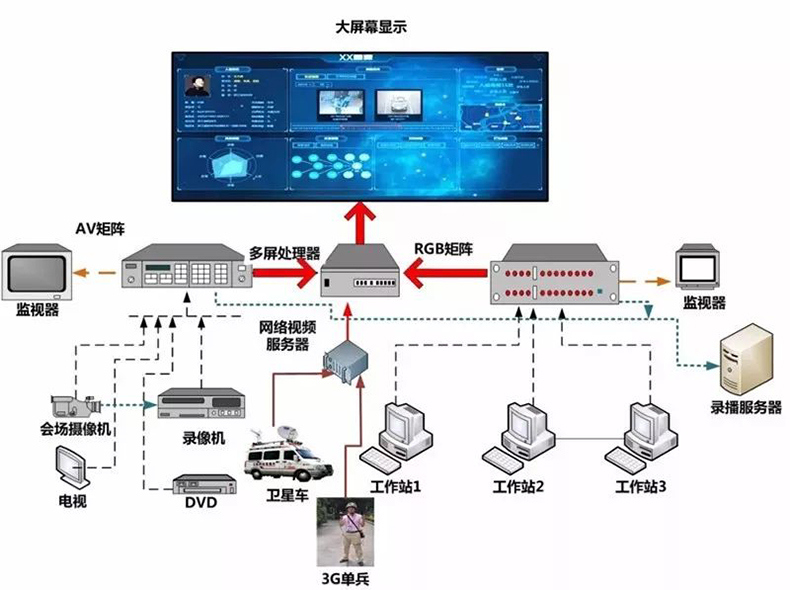

视频与显示系统结构示意图如下所示:
音频与扩声系统
音频系统为指挥场所内提供良好的声场环境,保证声音信号能够被清晰、无失真地采集、放大及播放,分为拾音系统、扩声系统和音频控制系统。配置蓝光播放器及高清电视机顶盒,在特定的需求下进行相关演示及播放。

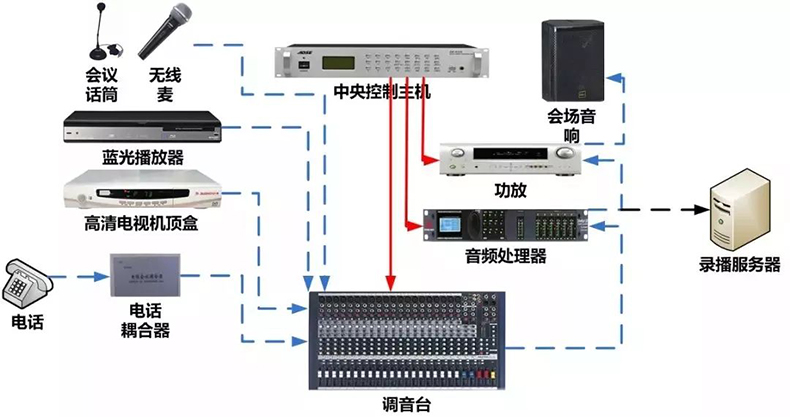

音频与扩声系统结构示意图如下所示:
智能集中控制系统

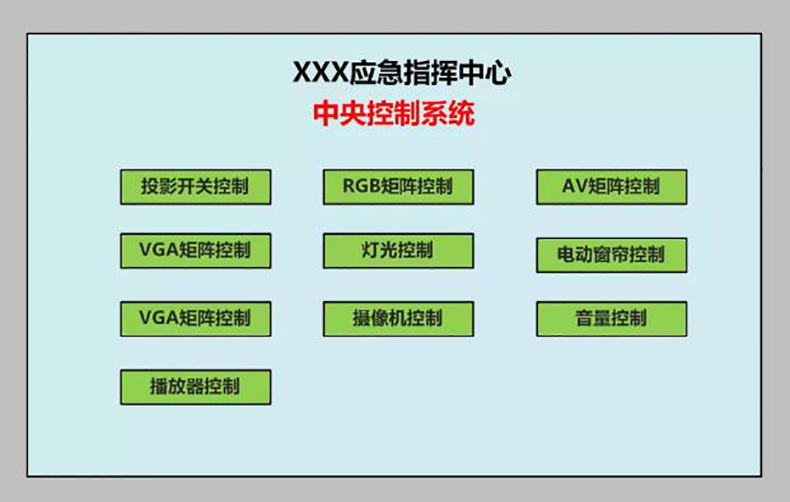

智能集中控制系统是用来集中控制单个或多个会议场所内所有设备,包括各种子系统及各种设备电源的开关、现场灯光的调节、屏幕的升降、窗帘的开合,各种多媒体设备的操作等等。用户只需在一个彩色触摸屏上即可实现对所有系统设备的控制操作。
智能集中控制系统由中央控制主机,无线触摸屏,无线接收器,电源控制器,灯光控制器,音量控制器等组成。

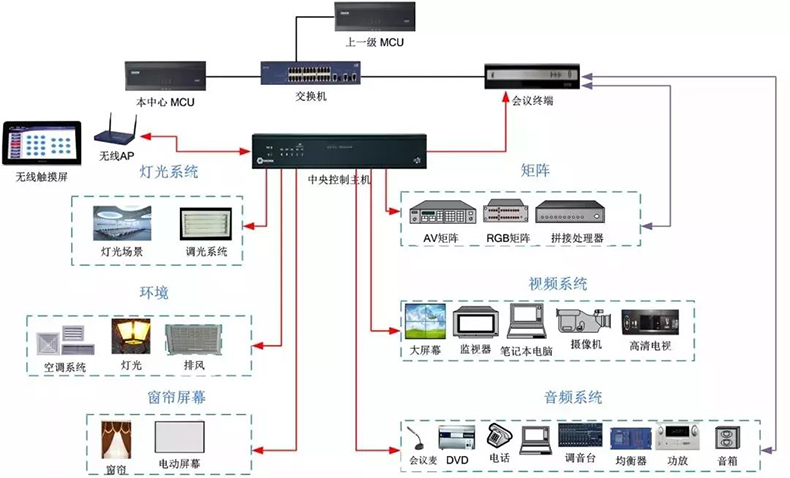

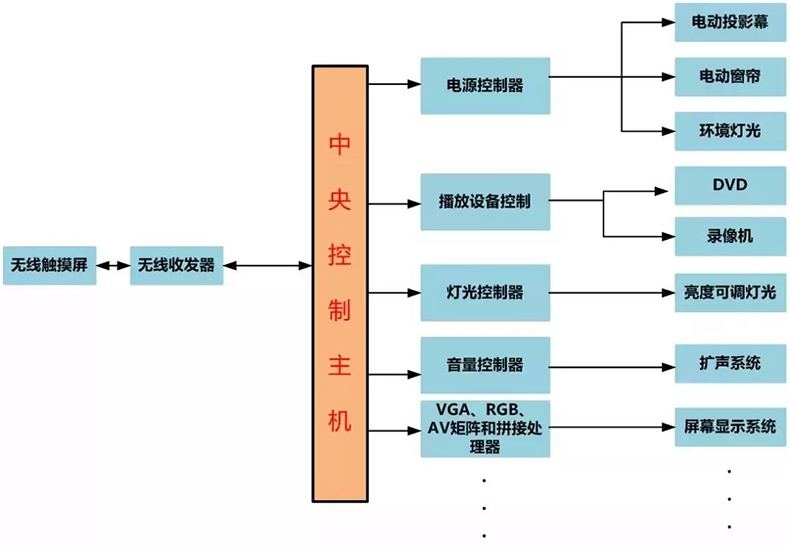

组成结构如下图所示:
▪ 一机多屏
系统通过席位协作技术和设计手段建设本场景,实现席位人员使用本地显示器操作数据的同时,其数据也可以在大屏或其他席位显示终端互动显示,实现一机多屏的效果。
▪ 权限管理
系统通过席位协作技术和设计手段建设本场景,实现拥有更高管理权限的领导席位或总指挥席位,通过权限管理界面设定,将所有的操控权限进行回收,由领导或总指挥进行统一操作、部署,确保在统一处置意图下的合成作战指挥能够发挥多警种整体作战的效果。
▪ 跨屏操作
系统通过席位协作技术和设计手段建设本场景,实现席位人员无须配置任何外置按键的情况下,键盘鼠标的操作可以从一个显示器(如图侦应用分析系统)向显示器(如PGIS)平滑操控,且保持极高的通畅感,同时,席位人员对需要操作的数据信息进行键盘鼠标实时操作的效果。
▪ 分组管理
系统通过席位协作技术和设计手段建设本场景,按照既定的合成作战指挥体系和合成处置流程,通过席位协作分组管理界面设定,为各警种人员的席位分配对应的操控、调用权限,以确保协同流程的通畅和系统的控制安全。
▪ 轮巡监控
系统通过席位协作技术和设计手段建设本场景,实现席位人员使用本地一套键盘的热键,一键实现数据轮巡监控,并实现一键存储多种轮巡应用模式。
