华为视频会议VPT300双机位部署指南

2019-08-29 10:57:30   

华为视频会议摄像机智能跟踪
华为视频会议终端支持外接一台或者两台华为智能摄像机VPT300,支持语音检测和人脸识别,并且可以通过终端配置VPT300的语音跟踪功能。
VPT300具有如下主要特性:
1、 自动模式下,自动检测和识别当前会议状态;自动跟踪全景、局部或发言人,并结合画中画的设置呈现画面效果。
2、单人发言或多人有序发言时,呈现发言人局部特写。
3、自动识别双人对话,二分屏画面显示对话人。
4、无人说话时,根据监测的会场人数,自动调整摄像机的焦距,显示会议室全景图像。
5、支持画中画方式显示全景和特写。全景显示时,单人发言,大画面显示全景图像,小画面显示发言人局部特写,无人发言时,恢复全景显示。
6、AutoFrame模式下,利用双目摄像头全景检测,根据会议室人数和位置自动调整摄像机,全景视野内涵盖所有与会者,时刻呈现会议室全景图像。
7、可以通过遥控器手动调节摄像机方向。


华为视频会议终端支持会议室中接入两路VPT300摄像机,相对于只接入一路VPT300摄像机,能够更好的捕捉会议中发言人的状态。

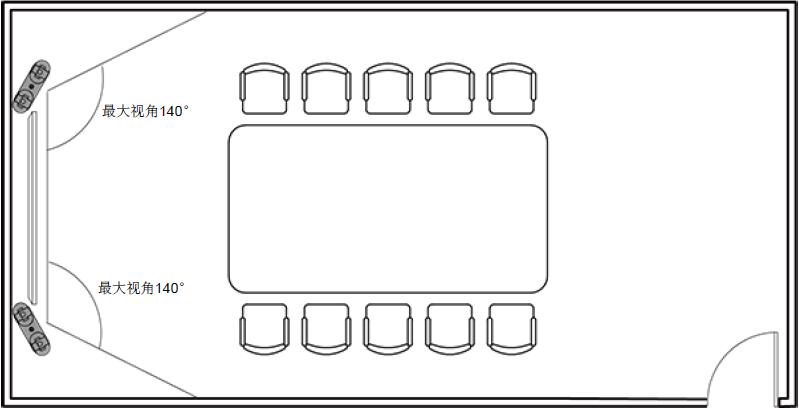

VPT300摄像机部署在显示屏左右两侧,如图1所示。
图1 VPT300双机部署示意图

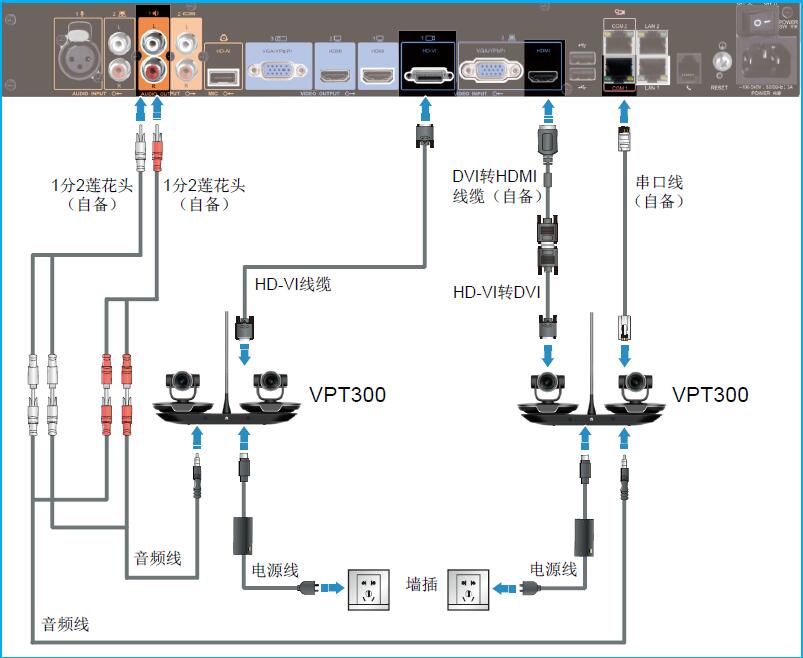

两台VPT300摄像机与TE40&TE50&TX50的线缆连接图,如图2所示。
下图为推荐的连线图,TE50&TX50和TE40连线方式相同,图中仅以VPT300配套TE40终端为例,图片仅供参考。
图2 VPT300配套TE40连线示意图

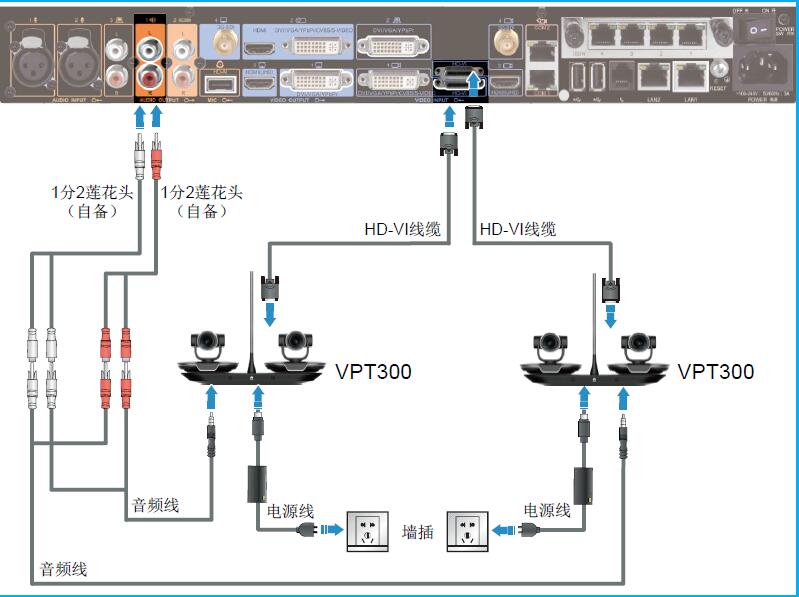

两台VPT300摄像机与TE60的线缆连接图,如图3所示。
下图为推荐的连线图,图片仅供参考。
图3 VPT300配套TE60连线示意图
其他设备(如:显示屏、VPM220等)与TE40&TE50&TE60&TX50终端的连线方式,请参见对应终端快速安装指南。
