随着视讯技术的提升和用户对系统容量的扩大，级联组网的应用更加广泛。采用级联组网技术，可以突破单台MCU的容量限制，并实现区域管理需求，组建跨区域召集大型视讯会议的视讯网络。

级联组网如图2所示。

图2 级联组网


级联组网是指上级MCU下面再连接下级MCU。分级专网组网为大型专网组网，一般分国家－省－市或者省－市－区/县三级。

• 各级MCU都可由SMC2.0统一管理。
• 上、下级MCU之间可以建立多路通道级联，MCU之间能够同时传送多路媒体流，各终端可以方便地观看各会场的图像。
• 级联组网提供速率适配接口，提供高带宽业务。
• 级联组网可以部署录播服务器，实现对会议的录制、点播与直播。

IMS（IP Multimedia Subsystem）使用基于3GPP标准化SIP协议的VoIP应用，承载在标准IP协议上，为运营商提供移动和固定多媒体业务。在华为IMS解决方案中集成MCU，可提供高清视频会议功能。

IMS组网如图3所示。

图3 IMS组网


IMS视频会议解决方案所涉及的模块主要包括：IMS Core（含有MCU）、MediaX、MRFC以及会议终端。

• IMS Core：IMS核心网主要由CSCF、HSS等设备组成，可以为会议业务平台提供核心网的基础功能，并且和各种网络互通，屏蔽接入网和终端类型的差异性。
• MediaX：会议应用服务器，提供会议管理、会议调度、会议控制、用户管理、计费、业务发放等特性。
• MRFC：IMS网络的媒体资源控制单元，解析来自CSCF及AS的SIP资源控制命令，转换为对MRFP的控制命令；MRFC可以管理多种类型的MRFP，可以管理多个MRFP。
• MCU：在IMS网络中承担MRFP的角色，是媒体资源处理单元，解析来自MRFC的控制命令并和会议终端建立音视频RTP媒体流，实现混音、标清和高清视频、多画面、编解码转换、码率适配媒体播放等功能。
• 在IMS融合会议中，VP9660作为MRFC的对接网元，提供高清和智真会议的媒体资源处理；与其他MRFP配合提供音视频多方会议、会议端口和交互式语音响应功能。
• VP9660支持用户通过会议室型终端（包括智真终端）接入高清视频会议，同时也支持用户通过各种通讯终端（2G移动终端、3G移动终端、PC软终端、桌面SIP终端等）参加高清视频会议，提供融合会议体验。

 说明：

当MCU在全交换模式下时，不支持IMS连接。

H.460组网

H.460协议是国际电信同盟ITU（International Telecommunications Union）批准的防火墙/NAT穿越标准。H.460组网方案可以实现公私网互通。

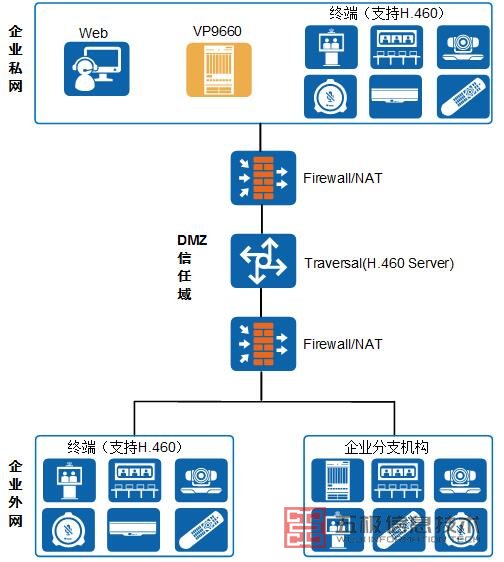

H.460组网如图4所示。

VP9660可以部署在私网或公网，注册到Traversal Server上，通过与Traversal Server的配合，完成公私网的穿越。

• H.460协议主要由H.460.18和H.460.19两部分组成，前者负责H.323呼叫控制信令的穿越，后者负责媒体数据的穿越。
• FireWall/NAT：表示FireWall或者NAT，也可以表示具有NAT功能的防火墙。
• Traversal Server：穿越服务端，主要完成GK内置功能，并代理公网侧节点完成呼叫、控制信令穿越，配合完成媒体流穿越及复用过程，简言之就是实现公私网穿越功能的服务器。
• 组网不需要对企业的网络安全方案做大改动，只需要在防火墙上开放几个通信端口，有利于企业对内外数据的控制。
• 组网中的视讯设备需要支持H.460协议。

双网口骑墙组网

双网口骑墙组网方案是一种较简单的公私网穿越方式。通过不同的网口连接不同的网络，实现公私网上的终端共同加入会议。

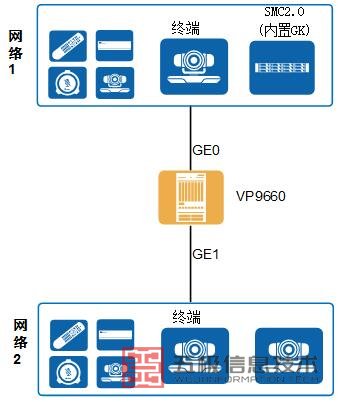

双网口骑墙组网如图3所示。

双网口骑墙使用VP9660双网口的配置，以VP9660两个网口连接不同网络解决处于两个不同网段的终端设备间多媒体通信。

• VP9660支持跨两个网络进行组网，不支持跨多个网络的组网。
• 图2是GE0网口连接私网、GE1网口连接公网的组网。
• 在局点应用中，专网用户只需增加VP9660就可以实现公私网设备的接入。
