机箱整体结构

VP9660的机箱整体结构如图2所示。

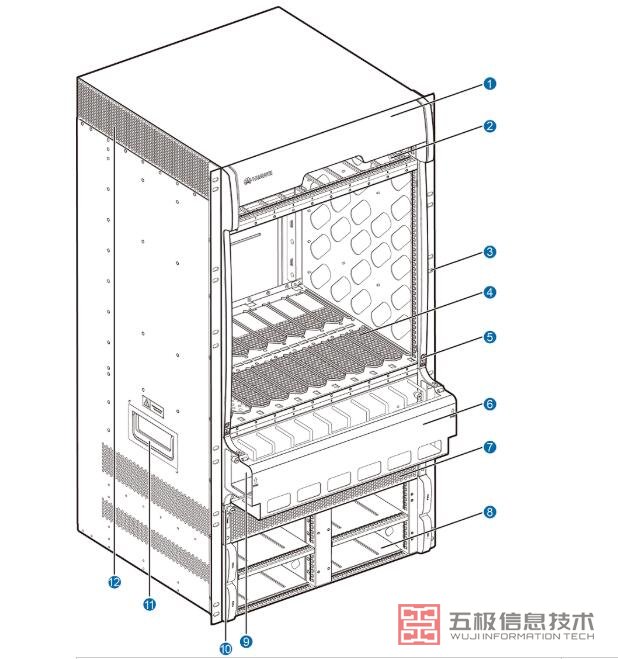

图2 VP9660机箱整体结构

1 出风槽前面板	2 上风扇框	3 机箱挂耳固定螺孔
4 单板槽位	5 防静电孔	6 走线槽面板
7 进风槽	8 电源模块槽位	9 下风扇框
10 防尘网	11 机箱拉手	12 出风孔

散热系统

VP9660的通风散热系统主要由如下两部分组成：

• 风扇框：对机箱中的单板进行散热。
• 电源模块自带的风扇：对电源模块进行散热。

VP9660的风扇框位于一体化机箱的顶部和中部。风扇框的前面、左边与右边都可以进风，对机箱中的单板进行散热。风扇框带有风扇监控板，可以提供风扇故障告警功能。

电源模块自带的风扇位于一体化机箱的底部。电源模块的风道与单板风扇框是隔离的，空气从电源模块的前面进入，再从后面排出，对电源模块散热。

VP9660风扇框上无电源模块开关，有两个指示灯可显示其工作状态是否正常。VP9660上风扇框如图3所示。

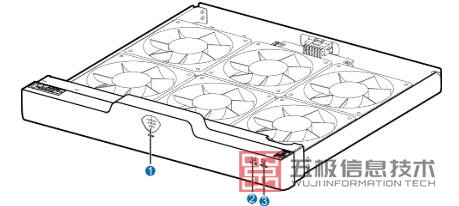

图3 VP9660上风扇框

1 按钮

2 风扇正常指示灯（FAN OK）

3 风扇故障指示灯（FAN FAIL）

 说明：

按钮在拆卸风扇框时使用。

风扇指示灯的含义如表1所示。

表1 风扇框指示灯含义

指示灯名称	指示灯状态	风扇框工作状态
FAN OK	绿色常亮	风扇框工作正常。
常灭	风扇框工作异常。
FAN FAIL	红色常亮	风扇框工作异常。
常灭	风扇框工作正常。

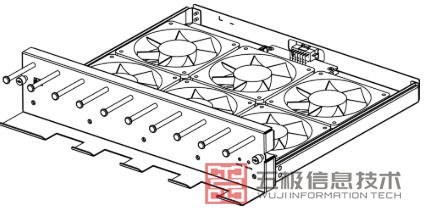

VP9660下风扇框如图4所示。

电源模块

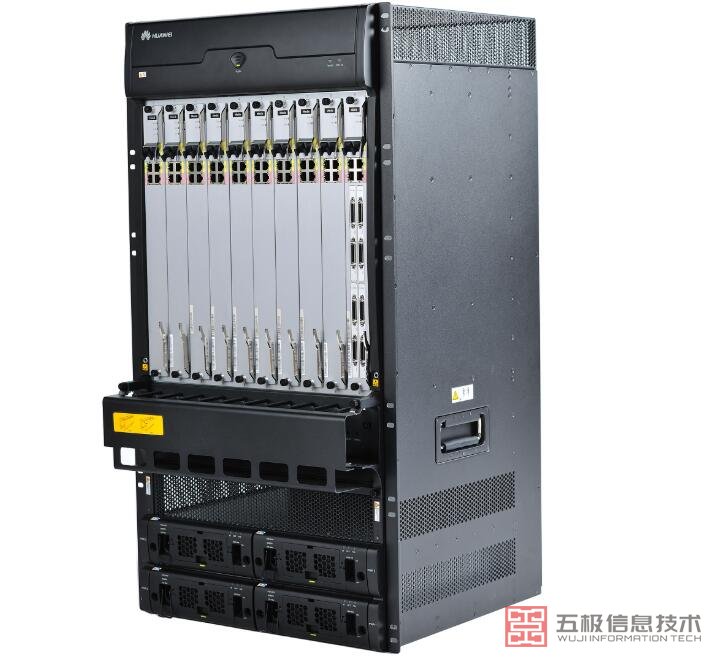

如图1所示，VP9660电源模块位于盒式机的正下方，为“2+2”式AC/DC电源模块备份模式。

• 电源模块外观

  交流电源模块如图5所示。符合IEC规格标准的C14型交流电源模块电源接口位于电源模块前面板的左侧，电源模块附带防电源线脱落的线扣支架。电源模块前面板的中部为电源模块的防尘网，防尘网下面附有电源模块自带的风扇。

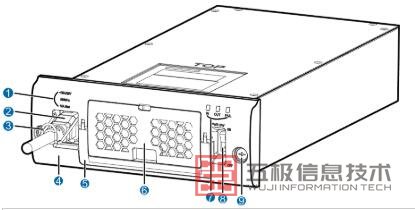

  图5 交流电源模块外观模块



  1 标示电源模块额定电压、电流	2 交流电源模块电源接口	3 线扣支架
  4 装饰面板	5 电源模块拉手	6 电源模块的一体化风扇（外部附有防尘网）
  7 电源模块状态指示灯	8 电源模块开关	9 松不脱螺钉

  直流电源模块的直流引入端位于该前面板的左侧，采用接线冷压端子。在直流电源模块前面板的中右部为电源模块的防尘网，防尘网下面附有电源模块自带的风扇。直流电源模块如‎图6所示。

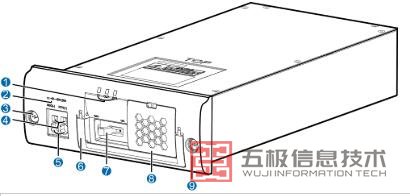

  图6 直流电源模块外观模块



  1 电源模块状态指示灯	2 指示电源模块额定电压、电流	3 松不脱螺钉
  4 导出直流电源线端口	5 直流电源模块输入线缆端子座	6 电源模块拉手
  7 电源模块开关	8 电源模块的一体化风扇（外部附有防尘网）	9 装饰面板

• 直流电源模块输入线缆端子座标示含义

  直流电源模块输入线缆端子座标示含义如表2所示。

  表2 直流电源模块输入线缆端子座

  输入线缆端子座标识	接入电缆名称	接入电缆颜色
  RTN (+)	BGND电源地线	黑色
  NEG (-)	-48V电源线	蓝色

• 电源指示灯含义

  用户可以通过表3中直流和交流电源模块指示灯的含义及时掌握电源模块的运行状态。

  表3 直流和交流电源模块指示灯含义

  指示灯名称	指示灯状态	电源模块工作状态
  IN	绿色常亮	电源模块输入正常
  常灭	电源模块输入异常
  OUT	绿色常亮	电源模块输出正常
  常灭	电源模块输出异常
  FAIL	绿色常亮	电源模块工作异常
  常灭	电源模块工作正常

防尘网

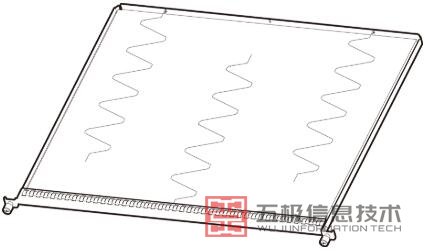

防尘网的主要作用是为机框内部各组件的散热进风提供灰尘过滤功能。防尘网的示意图如图7所示。
