单板类型介绍

根据不同功能，单板可分为以下几种类型，不同类型的单板之间不能替代。单板类型如表1所示。

ECCB（Enhanced Central Control Board B）单板

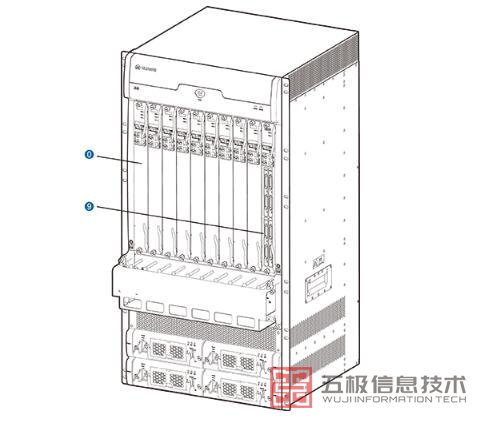

ECCB为VP9660的主控板，即系统的核心处理单元。ECCB也是VP9660的必配单板。VP9660的单板槽位分布如图1所示从左到右分别是0号到9号槽位，槽位可插单板类型如图2所示。

ECCB只能插在如图2所示的0/1号的两个槽位上，构成主备关系。

• 单板前面板

  ECCB的单板前面板如图3所示。

  图3 ECCB单板前面板



  1 FE网口	2 GE1网口	3 光口：SFP1（上）、SFP0（下）
  4 ACT指示灯	5 RUN指示灯	6 ALM指示灯
  7 RST按钮	8 GE0网口	9 RS-232串口

   说明：

  • FE（Fast Ethernet）：快速以太网，传输速率为100Mbit/s。
  • GE（Gigabit Ethernet）：千兆以太网，传输速率为1000Mbit/s。
   注意：

  • FE、GE0和GE1的IP地址必须分别在三个不同的网段中，否则会引起网络故障。
  • 所有单板的GE0必须在同一个网段，GE1也必须在同一个网段。

• 接口功能

  单板面板提供的接口如图3，接口说明如表2所示。

  表2 接口说明

  接口名称	说明
  FE维护网口	内部调试用，必须与GE设置为不同网段。 GE0不能登录时可使用FE口登录MCU的命令行。
  GE0网口	GE0为业务网口，用于MCU的信令和业务控制处理。
  GE1网口	GE0和GE1可互为备份，提供网口备份功能（某网口的网线拔出后可自动切换到另一网口）。 GE1为骑墙网口。GE0和GE1接入两个网段的实现公私网穿越。
  光口	提供光纤接入，功能同GE网口。 GE和光口同时插线时，光口优先使用，但尽量不要一起插线。
  RS-232串口	用于串口命令行、内部调试。
  RST按钮	用于对单板的复位操作。

   注意：

  为了不影响业务运行，建议您将GE0/GE1网口连接到千兆交换机。

• 单板指示灯

  用户可以通过表3中系统状态指示灯的状态及时掌握系统运行状态。

  表3 单板指示灯含义

  指示灯名称	指示灯状态	单板工作状态
  ACT	绿色常亮	该单板为主用板。
  常灭	该单板为未使用或备用板。
  ALM	常灭	单板工作正常。
  红色常亮	单板工作异常。
  RUN	绿色常亮	有电源输入，单板工作异常。
  常灭	无电源输入或单板无法启动。
  慢闪（约0.5Hz，2秒1次）	单板已按配置运行，属正常工作运行状态。
  快闪（约4Hz，1秒4次）	单板正在加载程序。
  GE/FE网口	绿色常亮	网口连接正常。
  绿色常灭	网口没有连接或连接异常。
  橙色闪烁	网口有数据收发。
  橙色常灭	网口没有数据收发。

   说明：

  VP9660正常启动后，各单板的RUN灯闪动应该一致，如果不一致，则可能是没有与主控板握手成功。请检查各单板的版本号是否一致，如果不一致，请升级版本。如果一致，请重新插拔单板。

Media单板

Media单板可以完成音频、视频媒体适配。Media单板可以插在如图1所示的2～9号槽位，Media单板是必备单板，您需要为VP9660配备至少一块Media单板。

ISDN单板

ISDN单板是VP9660的业务板，为ISDN/PRI接入单板，可以插在任一业务单板槽位，推荐插在9号槽位。ISDN单板不是必备单板，可以根据用户的需求选配。

• 单板前面板

  ISDN板前面板示意图如图4所示。




  1 DB接口	2 FE（维护网口）	3 GE1
  4 光口：SFP1（上）、SFP0（下）	5 ALM指示灯	6 RUN指示灯
  7 RST按钮	8 GE0	9 RS-232串口

• 接口功能

  表4 ISDN单板面板的接口说明

  接口名称	说明
  DB	为数据传输的接口，用于传输E1的数据。对外提供E1接口，对内通过PCI接口进行数据通信。

   说明：

  ISDN单板面板的其它接口功能，请参见表2。

RSE-M单板

VP9660的选配业务板，提供会议录制、直播、点播功能，支持通过其Web页面进行节目管理、用户管理、系统管理，可以使用其内置Web进行录制控制，或配套HUAWEI SMC2.0等业务管理系统提供完善的视频录播会议解决方案。RSE-M单板可以插在任一业务单板槽位，推荐插在9号槽位。
