操作步骤

1. 在界面上选择GK配置”。

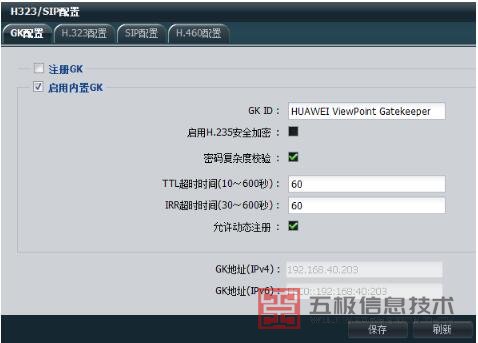

   进入如图1所示“GK配置”页面。


2. 选中“启用内置GK”。
3. 配置如表1所示内置GK参数。



   表1 内置GK参数

   参数	如何理解	如何设置
   启用内置GK	启用内置GK后，MCU或终端等网元可以注册到内置GK上。“注册GK”和“启用内置GK”同时被选中，表示MCU注册到内置GK。	缺省值：选中。 选中该项时，可设置以下参数。
   GK ID	内置GK的网络标识。当与其他厂商互通时，用于H.235加密时的校验。	缺省值：Huawei ViewPoint Gatekeeper。
   启用H.235安全加密	内置GK启用H.235加密后，通过信令完整性验证功能，可确保用户合法性。	缺省值：不选中。
   密码复杂度校验	校验节点以“密码认证”方式注册到MCU内置GK时的“认证密码”是否符合密码复杂度要求，即密码小长度为6位且至少包含大写字母、小写字母、数字或特殊字符中的两项。	缺省值：不选中。
   TTL超时时间(10～600秒)	节点注册到GK后，周期地发送握手信息给GK（协议上称为轻量级RRQ，Registration Request）来维持注册状态。GK超时未接收到节点的握手信息则认为节点已经不存在，自动注销该节点。	取值范围：10～600。 单位：秒。 缺省值：60。
   IRR超时时间(30～600秒)	GK通过节点发送的IRR（信息请求响应）序列来判断节点是否正常呼叫。	取值范围：30～600。 单位：秒。 缺省值：60。
   允许动态注册	是否允许没有在GK上预先定义的节点注册。	-
   GK地址	配置所连接的GK的IP地址。	如果选择“启用内置GK”，则GK地址缺省值为MCU的GE0口IP地址。 如果连接外置GK，则需输入所连接的外置GK的IP地址。







   节点

   启用内置GK后，终端可注册到GK上。

   在界面上选择“网守 > 节点列表”，进入“节点列表”页面，查看所有注册到GK上的终端节点。

   在“节点列表”中可查看节点详细信息以及该节点的当前呼叫信息，也可从GK中注销节点。

   节点列表中各列的说明如表1所示。

   表1 节点列表

   列名	描述
   注册状态	该节点当前的状态。 ：表示该节点已注册到内置GK。 ：表示该节点未注册到内置GK。
   节点名称	标识节点的名字。
   节点号码	节点在GK上注册时所用的号码。
   IP地址	节点的IP地址。
   当前带宽	节点当前的传输速率。
   当前呼叫数	节点当前的呼叫个数。例如该节点为内置MCU会场，且该会场通过内置MCU预约了其他3个会场开始会议，此时“当前呼叫数”显示为3。
   认证类型	节点注册到GK上时的认证方式，共有四种认证类型。 预定义IP地址：该节点通过IP地址注册到GK上。 H.323 ID认证：该节点通过节点名称注册到GK上。 密码认证：该节点通过密码注册到GK上。 动态注册：该节点未预先注册到GK上。

   选中一个未加入地址本中的节点，单击“添加到地址本”，可将该节点添加到地址本中。

   选中一个节点，在“呼叫信息”页签中可查看当前正在呼叫该节点的节点信息。选中节点信息，单击“断开呼叫”可断开该节点的呼叫连接。

   选中一个节点，在“别名信息”页签中可查看该节点在内置GK中登记的别名信息。

   选中一个在线的节点，单击“注销”，可将该节点从内置GK上注销。

    说明：

   注销会场节点前，请先确认该节点的“呼叫信息”中已经没有正在呼叫的节点。
