华为VPT300视频会议终端应用场景

2021-12-14 16:43:46   

华为视频会议终端VPT300主要配套TE40/TE50/TE60/TX50使用,在小于50㎡会议室内,智能跟踪会议发言人,实现角度为140°,半径为10m范围内的有效跟踪。VPT300连接2个华为VPC600高清摄像机(以下简称VPC600)共同完成智能跟踪,连接方法如图3-1所示。

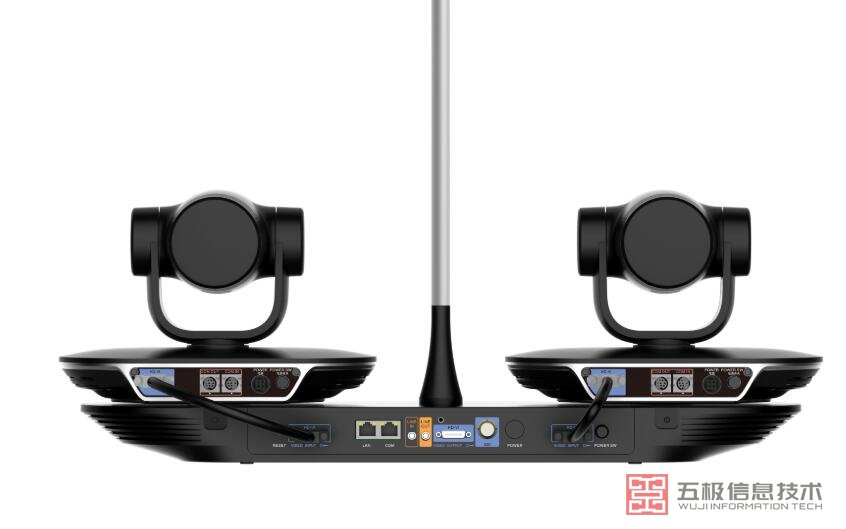

图1 VPT300私有线缆连接示意
组网说明:

VPT300左侧的HD-VI输入接口连接左边的VPC600,右侧的HD-VI输入接口连接右边的VPC600。
配套VPC600输出分辨率为1080p 50/60,VPT300对应的输出分辨率1080p 50/60。
VPT300通过HD-VI线缆连接终端
VPT300通过HD-VI线缆与TE40/TE50/TE60/TX50的连接方法相同,仅以TE40为例进行说明,如图3-2所示。

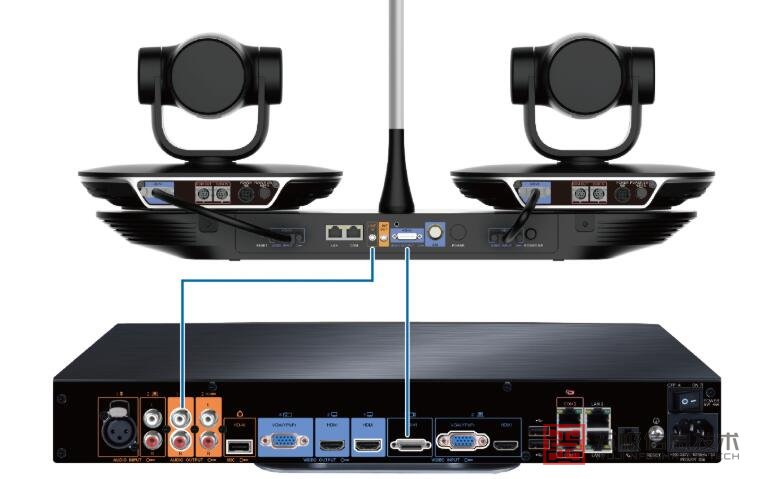

图2 VPT300通过HD-VI线缆连接TE40示意
组网说明:

使用TE40标配HD-VI线缆连接VPT300中间的HD-VI输出接口和TE40的视频输入接口1(即HD-VI输入接口)。
使用VPT300标配音频线缆连接TE40的音频输出接口1和VPT300的LINE IN音频输入接口。
VPT300通过3G-SDI线缆连接终端
3G-SDI线缆支持最大60m远距离的无损传输,适用于连接VPT300和TE50/TE60/TX50距离较远的场景。

VPT300通过3G-SDI线缆与TE50/TE60/TX50的连接方法相同,仅以TE50为例进行说明,如图3-3所示,仅以TE50为例进行说明。

图3 VPT300通过3G-SDI线缆连接TE50示意图
组网说明:

VPT300的3G-SDI输出接口连接TE50的视频输入接口3(即3G-SDI输入接口)。
使用VPT300标配音频线缆连接TE50的音频输出接口1和VPT300的LINE IN音频输入接口。
使用HD-VI转DVI/串口线(终端标配线缆)连接VPT300中间的HD-VI输出接口,再通过网线连接TE50的COM1接口或者COM2接口。
