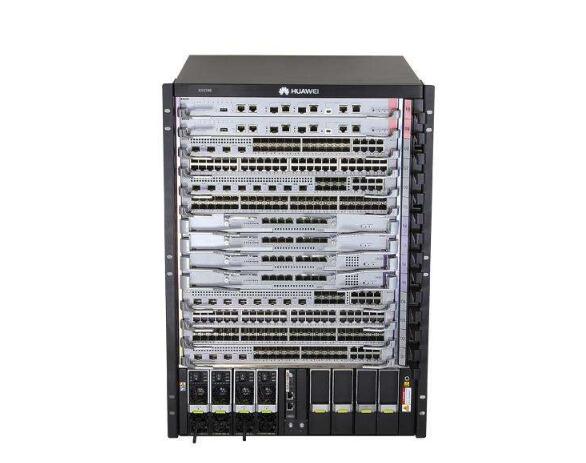

华为S12708设备替换核心友商Cxxxx后与汇聚友商交换机 eth-trunk对接协议down
核心思科C6509配置如下：
interface Port-channel9
description TO-(xxxx-01)-Port1-1000M-01-Z
ip address 192.168.1.1.162 255.255.255.252
speed nonegotiate
！
interface GigabitEthernet2/15
description TO-(xxxx-01)-Gi3/46
no ip address
speed nonegotiate
channel-group 9 mode desirable
!
interface GigabitEthernet2/16
description TO-(xxxx-01)-Gi3/47
no ip address
speed nonegotiate
channel-group 9 mode desirable
！
友商交换机配置与友商C6xxx配置相同，端口及地址有变化，不在配置举例。
替换后华为配置：
interface Eth-Trunk9
undo portswitch
description TO-(xxxx-01)-Port1-1000M-01-Z
ip address 192.168.1.1 255.255.255.252
#
interface GigabitEthernet4/0/12
undo negotiation auto
description TO-(xxxx-01)-Gi3/46
eth-trunk 9
#
interface GigabitEthernet4/0/13
undo negotiation auto
description TO-(xxxx-01)-Gi3/47
eth-trunk 9
处理过程
1、查看华为设备端口收发光，收发光正常
2、查看eth-trunk 协议状态，端口UP，协议down
3、查看对接OSPF邻居状态
4、查看原有友商配置，对比配置
5、切换华为eth-trunk lacp模式，变更为手工模式，协议down
6、更改友商交换机设备端口下模式:channel-group 1 mode desirable 模式变更为channel-group 1 mode on
7、查看eth-trunk状态，ospf正常
根因
华为S12700系列，LACP模式只有手工和静态两种模式，无法与友商动态模式对接，更改友商动态模式即可解决对接问题。
解决方案
进入汇聚友商交换机设备端口更改动态模式
更改前
interface GigabitEthernet4/15
speed nonegotiate
channel-group 9 mode desirable
!
更改后
interface GigabitEthernet2/15
speed nonegotiate
channel-group 9 mode on
!
建议与总结
华为S12700系列交换机与友商设备eth-trunk对接时，友商设备不用动态模式。
2019-08-01 10:22:20
