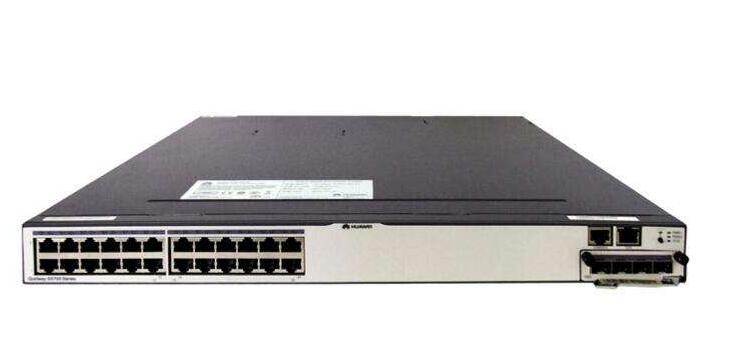

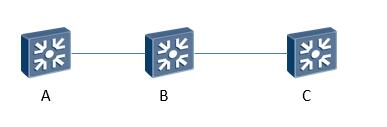

S5700设备版本V200R003C00SPC300,三台设备线型组网,如下所示:



交换机ABC互联的接口全部配置为trunk类型,且全部允许vlan10通过;在A上配置vlan10的接口IP为10.1.1.1/24,在C上配置vlan10接口IP为10.1.1.3/24。



从A去ping测试C设备的vlan10接口无法ping通



A设备ping不通C设备:



[SH1_CS_01]ping 10.1.1.3



  PING 10.1.1.3: 56  data bytes, press CTRL_C to break



    Request time out



    Request time out



    Request time out



    Request time out



    Request time out





  --- 10.1.1.3 ping statistics ---



    5 packet(s) transmitted



    0 packet(s) received



    100.00% packet loss





[SH1_CS_01]



1、在A和C上查看vlan10接口全部为up状态，由于B设备为2层透传，未查看vlanif接口状态



2、在ABC三台设备上查看接口配置,相应接口全部加入了相应的vlan，确定配置正确



3、在A和C上查看ACL和前缀列表无相关项



4、A设备ping测试C设备，在B设备连接A设备接口分析报文发现B设备收到了icmp echo request报文；同时在B设备连接C设备接口分析报文，发现B设备未发送icmp echo request报文，确认设备B丢包。详细排查设备B,发现未创建vlan10



5、在B设备上创建vlan10后,A设备可以正常访问C设备



设备上未创建vlan,收到的数据包进入设备后携带未创建的vlan tag,设备将不会处理该数据包



创建vlan即可



华为交换机在接口上配置允许vlan通过并不会自动创建这些vlan,需要手工创建
