华为交换机电源更换注意事项
1、维护人员在更换电源模块时,应先将待更换的电源模块开关关闭,再在配电柜上将待更换电源模块对应的空气开关关闭,给待更换电源模块下电。
2、更换电源模块时,请注意防止烫伤。
3、 在拆卸电源模块的过程中,身体和工具不要接触其他正在工作的电源模块,避免触电造成人身伤害或设备短路。
4、更换电源模块时,如果交换机的业务正在运行,请尽量避免影响业务:
5、当交换机上有空置的电源槽位时,先在空置的槽位中安装一个新的电源模块,待其正常供电后,再拆卸一个待更换的电源模块,如此逐个更换。
6、当交换机上无空置的电源槽位时,应先确认更换电源模块是否会影响业务。更换时建议逐个更换,待新电源模块正常供电后,再更换下一个电源模块。
说明
此处以竖插电源模块为例进行介绍,横插电源模块的更换过程类似。
准备工具
l 防静电腕带或防静电手套
l 十字螺丝刀
操作步骤
步骤1 确认待更换的电源模块的安装位置。
在拔出待更换的电源模块之前,维护人员应首先确认该电源模块所在的机柜、机框等安装位置信息,然后在机框中找到所需更换的电源模块,并在其面板上粘贴更换标签,以免发生误操作。
步骤2 先将电源模块的开关置于OFF,再在配电柜上将待更换电源模块对应的空气开关关闭,给待更换电源模块下电。
步骤3 佩戴防静电腕带或防静电手套。佩戴防静电腕带时,须将接地端插入到ESD插孔中,且ESD插孔所在的设备已正确接地。
步骤4 将待更换电源模块上的电源线缆拆除。
交流电源线拆除方法:
先打开交流电源模块上的防脱扣或者防脱卡,然后拔掉电源线,如图13-1所示。
![华为交换机交流电源线拆除13-1.jpg](/uploads/allimg/190816/2-1ZQ6101K5V6.jpg)
图13-1 拆除交流电源线直流电源线拆除方法:
1. 用十字螺丝刀拧开并取下电源模块接线端子上的保护盖,如图13-2中(1)所示。
2. 用十字螺丝刀拧开电源模块接线端子上的螺钉,取下直流电源线和螺钉并妥善保管,如图13-2中(2)所示。
说明
直流电源模块上的OT端子和JG端子拆除方法相同,此处以拆除OT端子为例。
![华为交换机猜出直流电源线 13-2.jpg](/uploads/allimg/190816/2-1ZQ6101T5195.jpg)
步骤5 拔出电源模块。
S7700&S7900&S9700系列交换机有两种拆卸方式的电源模块。
l 拆卸方式一
1. 用十字螺丝刀逆时针方向转动,拧开固定扳手的松不脱螺钉,如图13-3中(1)所示。
2. 抓住扳手,轻轻向上翻转,使电源模块脱离背板,如图13-3中(2)所示。
3. 缓缓地向外拉出电源模块,同时用另一只手扶稳电源模块,直到完全拉出电源模块,如图13-3中(3)所示。
![华为交换机拔出电源模块图 13-3.jpg](/uploads/allimg/190816/2-1ZQ6101945640.jpg)

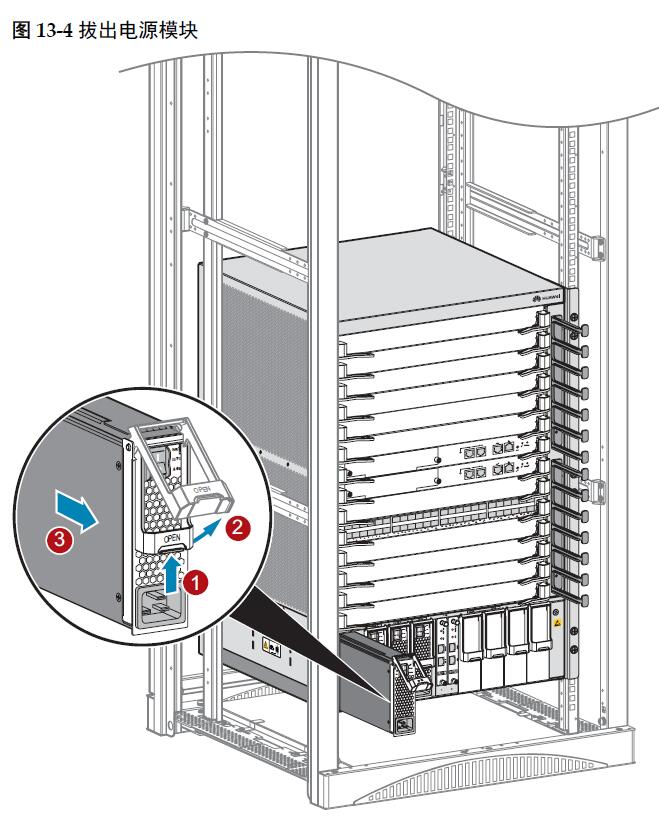

l 拆卸方式二
1. 打开电源模块扳手上的卡扣,如图13-4中(1)所示。
2. 抓住扳手,轻轻向上翻转,使电源模块脱离背板,如图13-4中(2)所示。
3. 缓缓地向外拉出电源模块,同时用另一只手扶稳电源模块,直到完全拉出电源模块,如图13-4中(3)所示。
步骤6 将新的电源模块插入电源模块槽位中。

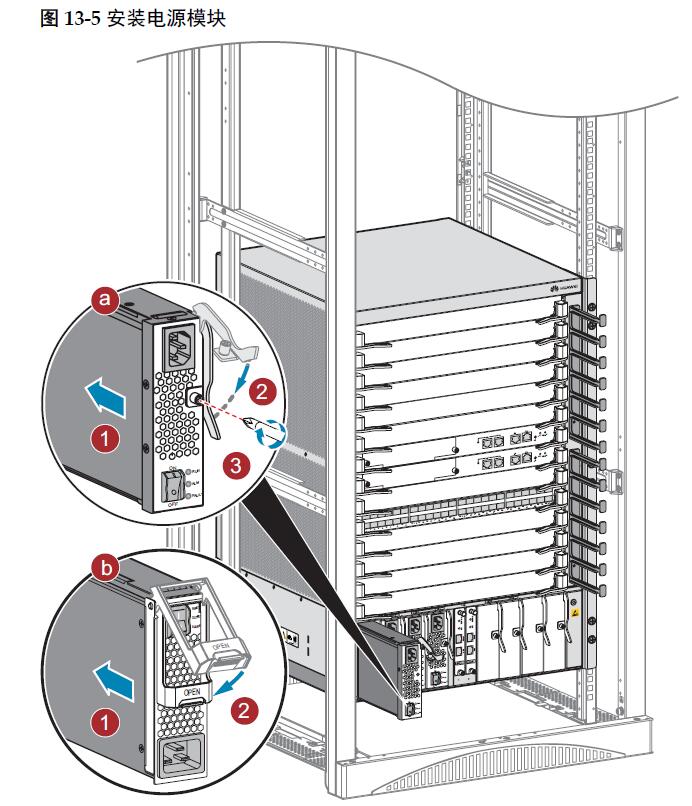

S7700&S7900&S9700系列交换机有两种安装方式的电源模块,如图13-5中的a、b所示。
1. 一只手握住电源模块前面板,另一只手托住电源模块的底部,轻轻地插入电源模块槽位的导轨中,直到电源模块的后面与背板接触,如图13-5中(1)所示。
2. 向下翻转扳手直到扳手上的卡扣卡紧,如图13-5中(2)所示。
3. (仅带有松不脱螺钉的电源模块需要执行此步骤)用十字螺丝刀将扳手上的松不脱螺钉拧紧(顺时针方向),如图13-5中(3)所示。
步骤7 连接电源线缆。连接方法参见9.1.1 连接直流电源线或9.1.2 连接交流电源线。
步骤8 在配电柜上将待更换电源模块对应的空气开关打开,给电源模块上电。
步骤9 验证新电源模块的功能。
先将电源模块的开关置于ON,再按照以下方法验证新电源模块的功能是否正常:
1、 电源模块面板上的RUN或者INPUT状态指示灯为绿色常亮,则表示该电源模块正常;若为红色,则表示该电源模块不正常。
2、可执行display device命令查询新电源模块的运行状态是否正常。
如果新电源模块的功能不能恢复正常,维护人员应及时联系本设备的供应商获取帮助。
