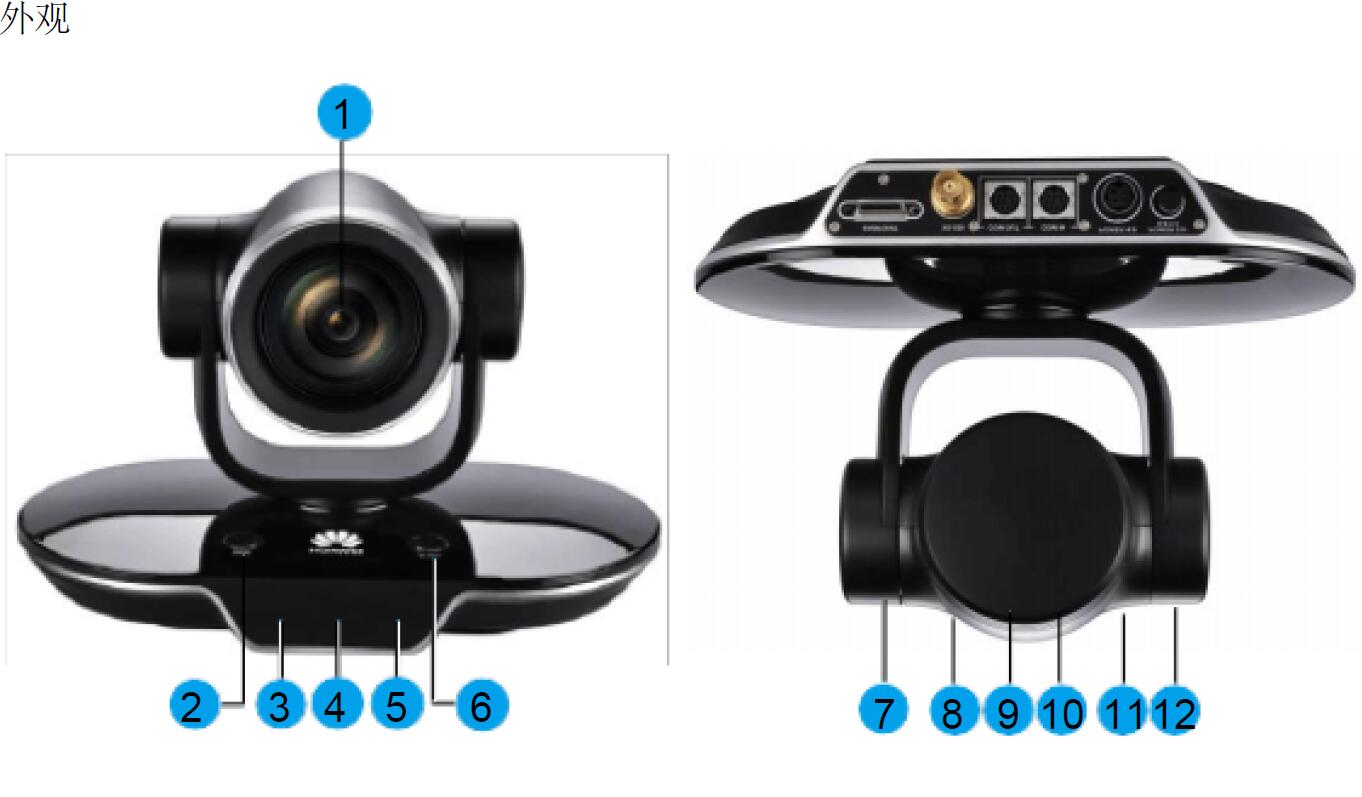

编号 | 接口名称 | 功能 |
1 | 镜头 |
VPC620: 12倍光学变焦,4倍数字变焦。 4倍光学变焦,2.5倍数字变焦。 VPC600: 12倍光学变焦,4倍数字变焦。 |
2 | MODE按键 | 选择各设置项的模式。 |
3 | 红外接收头 | 接收红外信号。 |
4 | 显示屏 |
正常运行时显示设置信息; 当出现错误时,显示自检错误、云台转动错误的错误码。 |
5 | 状态指示灯 | 运行 /休眠 /故障 /升级状态指示。 |
6 | SELECT按键 | 选择设置项和确认设置项的模式。 |
7 | ENDPOINT接口 | 包含串口控制信号、红外透传信号、12V电源输入;输出DVI/YPbPr视频信号。 |
8 | 3G-SDI接口 |
BNC连接器,输出3G-SDI和 HD-SDI信号。 VPC600无此接口。 |
9 | COM OUT接口 |
联接口,用于联下一级摄像机,符合 VISCA标准。 |
10 | COM IN接口 |
连接高清视讯终端,作为串口控制接口, 用于本地升级和多台摄像机级联,级联时连接上一级摄像机。 |
11 | 电源接口 | 12V DC电源输入接口。 |
12 | 电源开关 |
打开 /关闭摄像机电源。 当摄像机没有配套TEX0系列终端使用时,需连接电源适配器,此时开关有效。 |
