我们在使用
华为交换机的时候需要连接电源才能使用，电流分为直流电和交流电，今天我们来说说华为交换机连接直流电使用的链接步骤与注意事项。
交换机电源连接直流电注意事项
1、 严禁带电更换电源线，以免造成人身伤害。
2、 电源线端子及其它不必要的裸露处，应充分绝缘。
说明
操作过程中对需要动用的开关要加上标识牌。
l 在不允许动用的开关上使用临时禁止标识牌。
l 查看电源线上的标签，确保电源线的顺序正确。

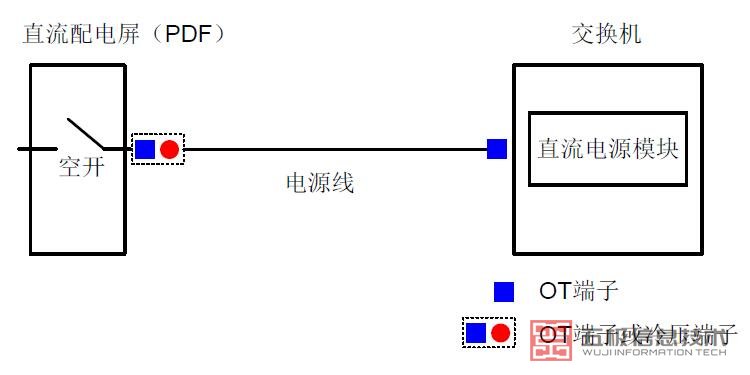

图1 不使用配电盒时电源线连接图
当使用1600W直流配电盒时，需要连接的电源线及其端子如图2所示。

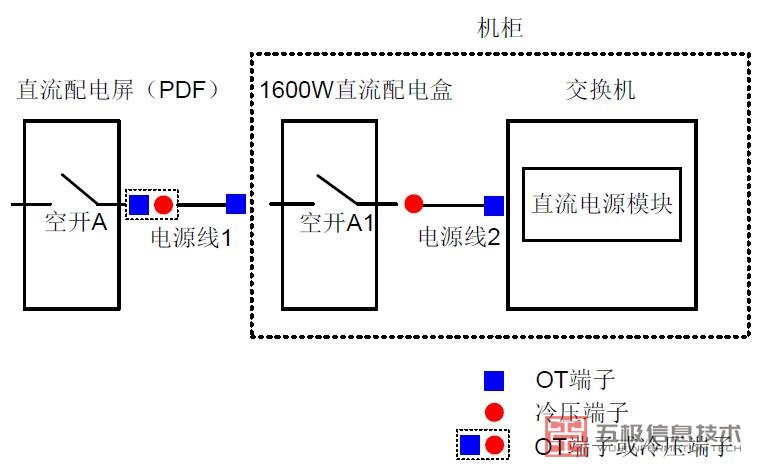

图2 使用1600W 直流配电盒时电源线连接图
当使用2200W直流配电盒时，需要连接的电源线及其端子如图3所示。

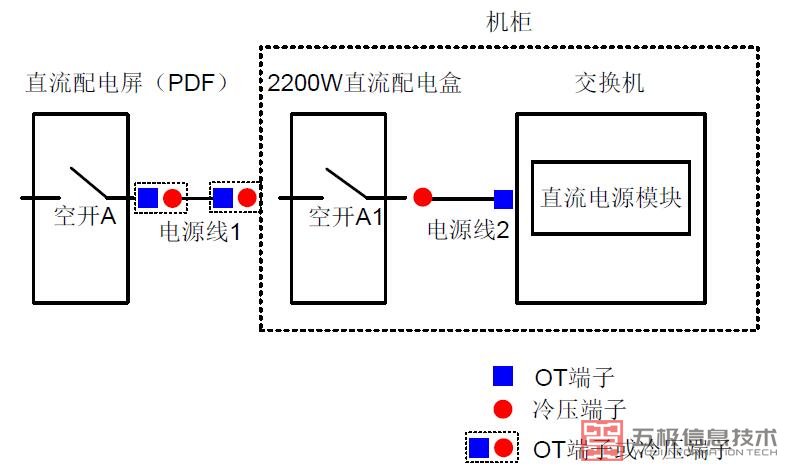

图3 使用2200W 直流配电盒时电源线连接图
说明
l 当2200W直流配电盒采用4进8出接线方法时，可用短接铜片将8路输入合并为4路，其中-48V
采用M6 OT端子接入，RTN仍为冷压端子接入。
l 当2200W直流配电盒采用8进8出接线方法时，所有输入端端子都为冷压端子。
准备工具
l 防静电腕带或防静电手套
l 十字螺丝刀
l 斜口钳
l 绑扎带
l 标签
华为交换机电源连接直流电操作步骤
步骤1 关闭前级电源开关，使待安装电源线的电源线路处于下电状态。
步骤2 测量电源线的走线路径长度，根据走线路径长度裁剪合适长度的直流电源线。
步骤3 辨认清楚正负极电源线，并在每根电源线的两端粘贴临时标签并用笔填写上编号，编号的方法参见直流电源线的工程标签。
说明
以默认配发的蓝黑电源线为例，蓝色为负极电源线，与NEG（-）端子对应，黑色为正极电源线，与RTN（+）端子对应。特殊情况，以当地规范或用户要求为准。
步骤4 （仅适用于布放机柜外部电源线）布放电源线。将电源线展直、理顺后，合成一束，从配电屏侧上走线架，沿着走线路径一直走至机柜侧，后穿入机柜左侧并暂时悬空。
说明
为方便在机柜内侧走线，走线前可拆掉侧门。
不可用力拉拽电源线，以免对电源线造成损害。
步骤5 佩戴防静电腕带或防静电手套。佩戴防静电腕带时，须将接地端插入到ESD插孔中，且ESD插孔所在的设备已正确接地。
步骤6 连接电源线到电源模块。
1. 将电源线准备好，并放置在待连接的交换机附近。
2. 用十字螺丝刀拧掉电源端子的保护盖，取下螺钉和保护盖并妥善放置，如图4中（1）所示。
3. （可选）比对出实际所需线缆的长度并剪掉多余的线缆，再压接OT端子。
4. 用十字螺丝刀拧掉设备上电源端子的螺钉后，取下螺钉和垫片并妥善放置，如图4中（2）所示。
5. 确保正负电源线与待连接设备上正负电源端子对应后，将螺钉依次穿上垫片、电源线上的OT端子后，对准电源端子的螺孔，再用螺丝刀拧紧螺钉，如图4中（3）所示。
6. 用螺钉将保护盖安装到电源模块的端子上，如图4中（4）所示。
说明
OT裸压端子和JG裸压端子连接方法类似此处，此处以连接OT裸压端子为例。

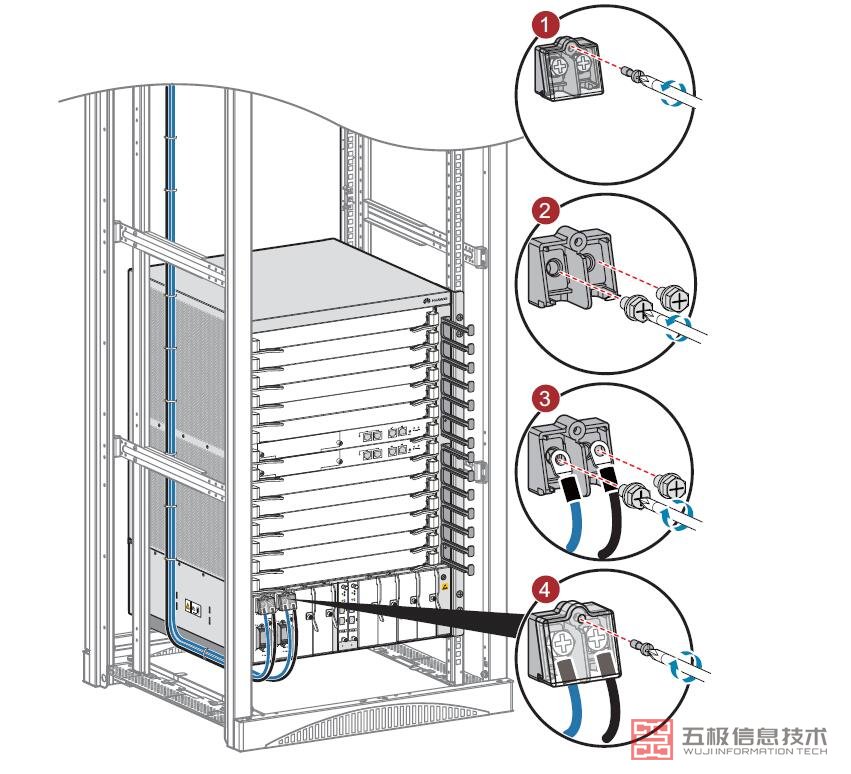

图4 连接电源线到电源模块
步骤7 连接电源线到配电盒或配电屏。
1、当使用配电盒时需先从电源模块连接电源线到配电盒，再从配电盒连接电源线到配电屏。
2、当不使用配电盒时仅需连接电源线到配电屏。
配电盒和配电屏上的端子一般是冷压端子或OT端子。
l OT端子的安装方法：
a. 将电源线准备好，并放置在待连接的设备附近。
b. （可选）比对出实际所需线缆的长度并剪掉多余的线缆，再压接OT端子。

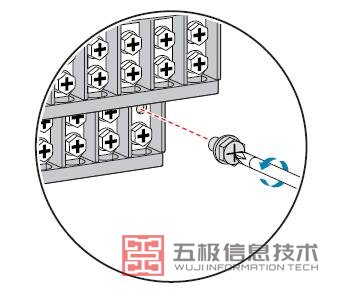

c. 用十字螺丝刀拧掉电源端子的螺钉后，取下螺钉和垫片并妥善放置，如图5
所示。
图5 拧下电源端子的螺钉
d. 确保正负电源线与待连接正负电源端子对应后，将螺钉依次穿上垫片、电源
线上的OT端子后，对准电源端子的螺孔，再用螺丝刀拧紧在电源端子上，如
图6所示。
图6 用螺钉固定电源线
l 冷压端子的安装方法：
a. （可选）比对出实际所需线缆的长度并剪掉多余的线缆，再压接冷压端子。

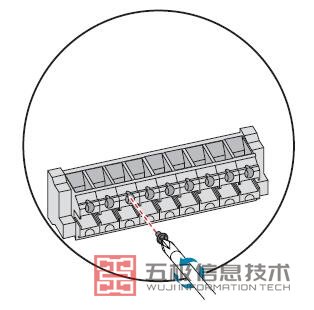

b. 确定好待安装线缆的电源端子，并拧松该端子上的螺钉，如图7所示。
图7 拧松电源端子的螺钉

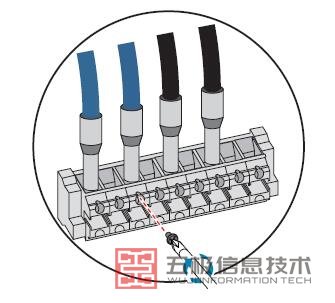

c. 确保正负电源线与待连接正负电源端子对应后，将单线冷压端子插入电源端
子并拧紧螺钉，如图8所示。
图8 用螺钉固定电源线

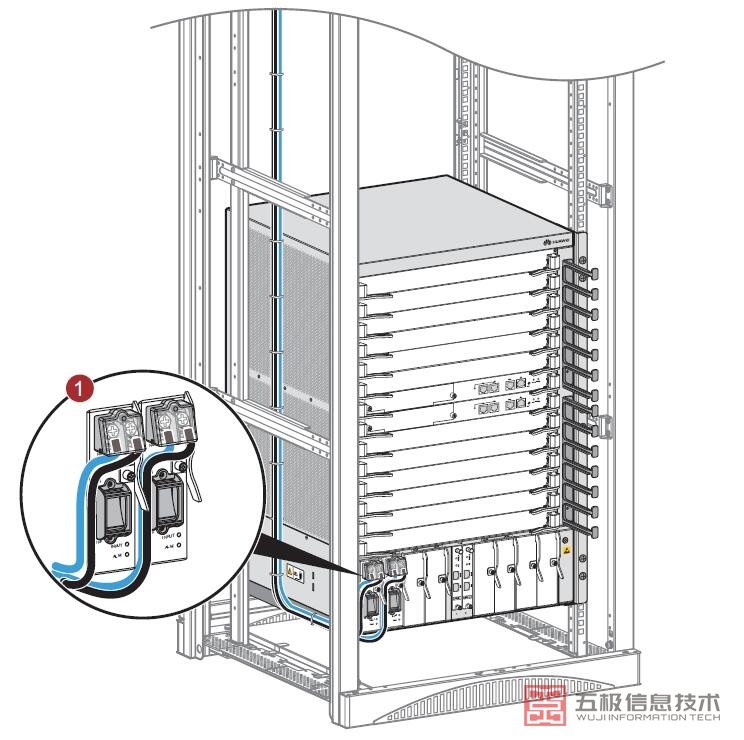

步骤8 将电源线通过交换机的左侧，理顺并捆扎牢靠，如图9所示。
说明
l 请确保电源模块面板处的走线不要挡住开关、指示灯和其它电源模块的插拔，如图9中
（1）所示。
l 电源线从机柜左侧的空间走线，需每隔200mm左右用绑扎带捆扎一次，且线缆转弯处不捆
扎。
l 请确保布放完成后的电源线不交叉、不缠绕、松紧适度。
