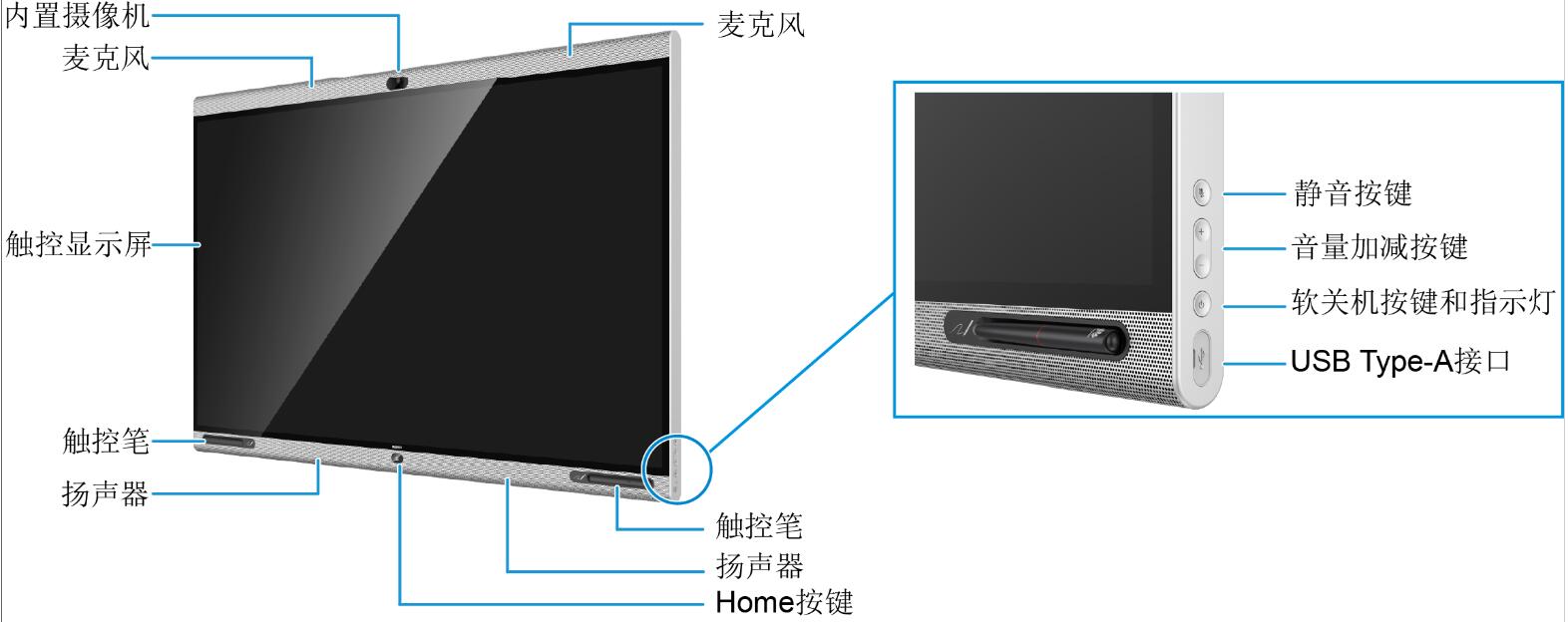

| 编号 | 按键 | 功能 |
| 前面板 | ||
| 1 | 内置摄像机 | 采集本地会场图像，3倍数字变焦，超大广角。支持语音和人脸自动跟踪。 |
| 2 | 麦克风 |
采集本地会场声音，支持6米拾音距离和180度拾音范围。 位于摄像机左右两侧。 |
| 3 | 触控显示屏 |
65英寸LCD（Liquid Crystal Display）触控显示屏，分辨率高达4K 60fps超清。 采用电容或者红外两种触控功能，支持多点触控，两人可同时使用。 |
| 4 | 触控笔 |
用于白板书写和绘画。 显示屏下方左右两边各一支。 次从托盘上拿起时，屏幕自动切换到白板状态。如果将触控笔放回到卡槽中，需要等待10s以上才可以提笔书写。 |
| 5 | 扬声器 |
输出会场声音，6米放音距离。 位于Home按键左右两侧。 |
| 6 | Home按键 | 触摸Home按键回到主页。 |
| 右侧下方按键 | ||
| 1 | 静音按键 | 关闭或打开麦克风。 |
| 2 | 音量加减按键 | 加大或者减小扬声器音量。 |
| 3 | 软关机按键和指示灯 |
按键可打开或者关闭显示屏电源。 长按可选择休眠、重启或关机，短按休眠或唤醒。 |
| 指示灯位于按键中央，指示运行、休眠、故障和升级的状态。 | ||
| 4 | USB Type-A接口 | 外接USB设备，例如U盘、无线键盘和鼠标。 |

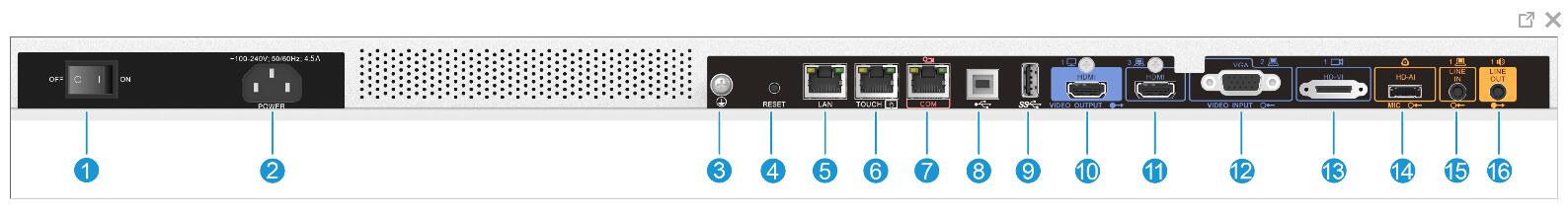

| 编号 | 名称 | 功能 |
| 1 | 电源开关 |
打开或关闭终端的电源。 说明： 线缆连接完毕，接通电源后，请再将电源开关拨到“ON”位置。 |
| 2 | 电源输入接口，100V～240V AC，50Hz/60Hz，4.5A。 | 连接电源，为终端供电。 |
| 3 | 接地螺钉 | 连接地线。 |
| 4 | 复位按钮 |
•启动的同时，长按此键10秒恢复A/B系统。 •正常运行时，长按10秒可以恢复出厂设置。 长按此键5秒时界面提示长按10秒将会恢复出厂设置。 |
| 5 | LAN | 以太网口，支持10Mbit/s、100Mbit/s和1000Mbit/s全双工和半双工。 |
| 6 | Touch接口 | 连接Touch，与Touch通讯，还可以给Touch供电。 |
| 7 | COM双模式串行通信接口 |
连接摄像机控制线，也可以用于故障诊断与维护。 终端可以通过HD-VI接口或者COM双模式串行通信接口升级连接的摄像机。 |
| 8 | USB Type-B接口 | 连接计算机，用于有线材料共享时反向控制计算机。 |
| 9 | USB Type-A接口 | 外接USB设备，例如U盘、无线键盘和鼠标。 |
| 10 | HDMI高清视频输出接口，支持3840×2160 60fps分辨率。 | 扩展连接第二个显示屏，可以呈现白板内容或者本地会场图像。 |
| 11 | HDMI高清视频输入接口，支持3840×2160 30fps分辨率。 | 第3路视频输入，默认为材料输入接口，连接本地计算机等设备，也可以扩展外接摄像机。 |
| 12 | VGA接口。支持1920×1200 60fps分辨率。 | 第2路视频输入，会场材料输入接口，连接本地计算机等设备。 |
| 13 | HD-VI接口。支持3840×2160 30fps分辨率。 |
第1路视频输入，连接HUAWEI VPC620/VPC600/VPC800高清摄像机或者HUAWEI VPT300智能摄像机，集视频输入、供电、串口、红外控制为一体。 终端可以通过HD-VI接口或者COM双模式串行通信接口升级连接的摄像机。 |
| 14 | HD-AI音频输入接口 | 连接阵列麦克风VPM220。多连接1个VPM220。 |
| 15 | 3.5mm音频输入接口 | 连接计算机声音输入源，接收声音。 |
| 16 | 3.5mm音频输出接口 | 连接耳机或者音箱，输出声音。 |
