我们的客户在使用华为交换机S9312下面挂S5328交换机业务的时候出现网速慢的情况，经过华为工程师的排查解决，终确定问题并解决问题，为防止以后还有用户会遇到这类问题，特将解决过程发布出来。

客户设备版本信息如下:

 设备名称                 设备型号    现网版本及补丁

核心B1_S9312_00    S9300       V100R002C00SPC200+s9300v100r002sph020

核心B1_S9312_01    S9300       V100R002C00SPC200+s9300v100r002sph020

汇聚S5328                S5300       S5300EI-V100R005C01+no patch



2、故障现象：当客户PC接入网络后（PC业务段为192.168.3.0/24段，服务器地址为172.16.9.1/24），客户反馈打开办公应用软件比如挂号软件会不定时出现卡顿、反应慢的问题。

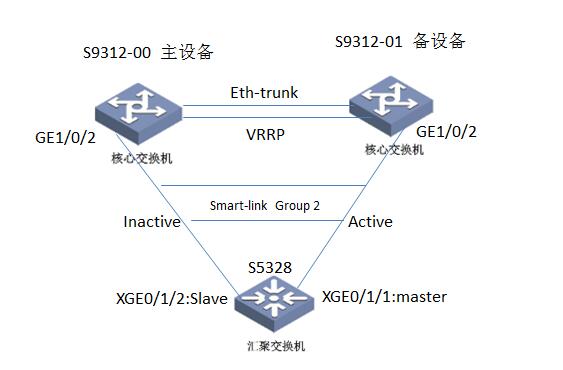

3、网络拓扑及概述如下：

        现网部署2*S9312做业务网关核心，同时部署VRRP实现网关冗余。S9312下挂1*S5328做汇聚交换机。汇聚S5328交换机的XG0/1/1(smart-link组的active端口)互联到s9312_01(VRRP状态为备)的G1/0/2端口，同时XG0/1/2(smart-link 的inactive端口)到s9312_00(VRRP状态为主)的G1/0/2端口，如上图。



 告警信息

在交换机S5328的互联接口上存在大量的CRC校验错误信息，如下红色显示：



Description:huijuS5328

Switch Port,PVID :    1,The Maximum Frame Length is 1600

IP Sending Frames' Format is PKTFMT_ETHNT_2, Hardware address is 0025-9efb-ac81

Port Mode: COMMON FIBER

Speed : 10000,  Loopback: NONE

Duplex: FULL,  Negotiation: DISABLE

Last 300 seconds input rate 5072 bits/sec, 6 packets/sec

Last 300 seconds output rate 176 bits/sec, 0 packets/sec

Input peak rate 1598840 bits/sec,Record time: 2014-07-23 11:35:06

Output peak rate 145328 bits/sec,Record time: 2014-07-23 11:41:03

Input:  72119376 packets, 14743537895 bytes

Unicast        :             9330953,Multicast          :            46252581

Broadcast      :            16535842,Jumbo              :                   0

CRC            :              912345,Giants             :                   0

Jabbers        :                   0,Throttles          :                   0

Runts          :                   0,DropEvents         :                   0

Alignments     :                   0,Symbols            :                   0

Ignoreds       :                   0,Frames             :                   0

Discard        :                   0,Total Error        :              912345

Output:  9183362 packets, 1100225790 bytes

Unicast        :             8586737,Multicast          :              459712

Broadcast      :              136913,Jumbo              :                   0

Collisions     :                   0,Deferreds          :                   0

Late Collisions:                   0,ExcessiveCollisions:                   0

Buffers Purged :                   0

Discard        :                   0,Total Error        :                   0

    Input bandwidth utilization threshold : 100.00%

    Output bandwidth utilization threshold: 100.00%

    Input bandwidth utilization  : 0.01%

    Output bandwidth utilization : 0.01%



 处理过程

1、根据客户反馈的PC终端打开办公软件不定时出现卡顿、反应慢的问题和客户沟通，并找多台PC测试验证故障现象，测试的终端出现此类问题，无法确定是客户办公软件问题还是网络问题。



2、在故障现象出现时在PC端通过ping测试验证网络的质量，结果ping出现大量的丢包，初步判断网络存在丢包问题，基本排除终端办公软件的问题。



3、由于网络出现丢包，于是在在S9312上基于源和目的配置CBQ做流量统计，判断丢包发生的位置，流量统计配置如下：



#

acl number 3000

rule permit icmp source 192.168.3.2 0 destination 172.16.9.1 0

rule permit icmp source 172.16.9.1 0 destination  192.168.3.2 0

#

traffic classifier tongji

  if-match acl 3000

#

traffic behavior tongji

statistic enable

#

traffic policy tongji

classifier tongji behavior tongji

#

interface GigabitEthernet1/0/2

traffic-policy tongji inbound

traffic-policy tongji outbound

#

通过在PC端ping测试，并在交换机上执行如下命令，进行流量统计查看：

isplay traffic policy statistics interface GigabitEthernet 1/0/1 inbound

display traffic policy statistics interface GigabitEthernet 1/0/1 outbound

通过分析对比，结果发现丢包出现在下行的汇聚交换机S5328上，同时查看S5328的互联接口，发现出现大量CRC错误信息，初步判定存在物理链路质量问题。



4、 和客户沟通，在汇聚S5328原有的物理链路基础上,新加一条尾纤连接到备核心S9312,排查是否物理连通性质量问题，同时排查其他可能引起网络丢包的可能原因。



5、进一步查看设备配置，发现在汇聚S5328上Smart-link 组配置异常，主备端口角色倒置，这样会导致网络流量转发不均衡，也有可能引起网络拥塞,导致上网慢的现象。



6、经和客户沟通，在客户下班时间段进行新增链路替换，同时调整Smart-link 组配置操作，待物理链路up之后且Smart-link组端口角色正常后，进行业务测试。通过ping和多台电脑打开办公软件测试，丢包和卡顿反应慢的问题故障排除。



7、经过两天业务观察运行，业务一致正常，故障再未出现，基本定位为物理链路和配置问题。



客户网络出现打开办公软件卡顿，ping测试丢包的原因为：现网存在质量较差的物理互联链路且Smart-group 组成员端口角色配置主备倒置引起。

1：更换质量较好的物理链路资源。



2：规划好网络时，严格检查配置的准确性，规范性，同时多做业务测试和验证。

当现网出现丢包或上网慢时：先确定故障的现象和范围，通过流量统计或替换法等多种方法，综合考虑，逐步逐段去排查，找出解决问题的方法，并部署验证，到问题解决，使客户满意。
